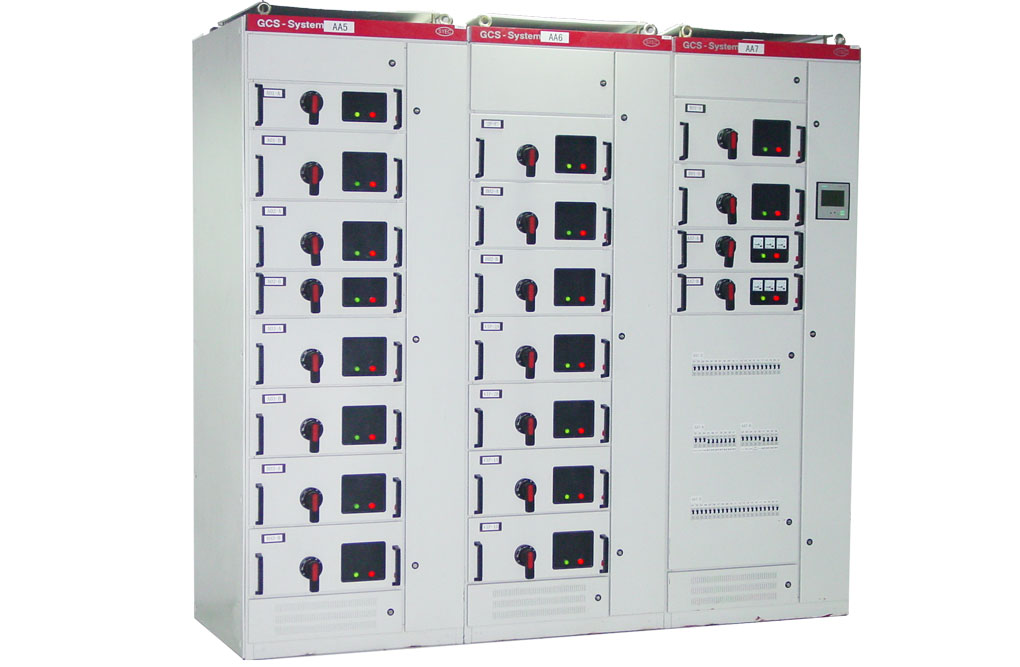

GCS低壓抽出式開關柜產品介紹

GCS裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz．額定工作電壓為380V(400V)，(660V)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

GCS低壓抽出式開關柜裝置特點

1.提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；

2.功能單元之間、隔室之間的分隔清晰、可靠，不困某一單元的故障而影響其它單元工作，使故障局限在最小范圍；

3.母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊；

4.MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要；

5.裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。電流互感器裝置于電纜隔室內，使安裝維修萬便：

6.同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求；

7.抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。

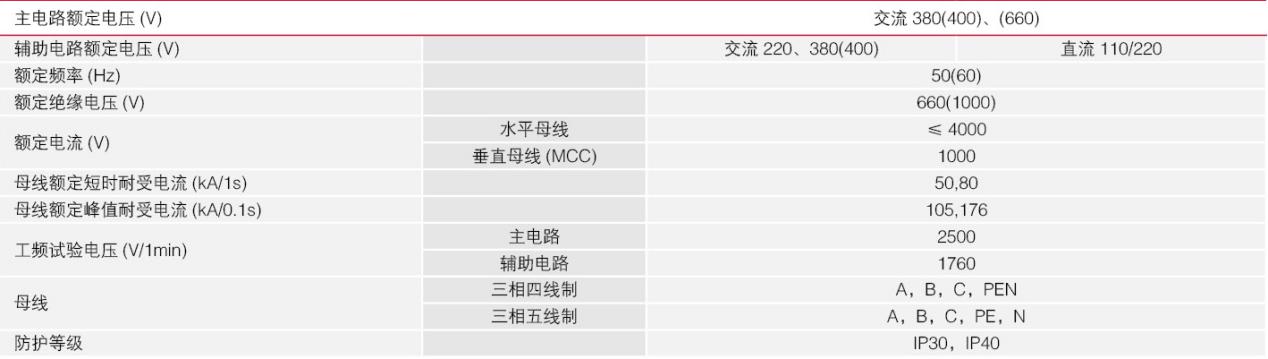

GCS低壓抽出式開關柜的性能指標

裝置的設計符合下列標準：

EC439-1    低壓成套開關設備和控制設備

GB7251    低壓成套開關設備

ZBK360001 低壓抽出式成套開關設備

GCS低壓抽出式開關柜結構參數

1.主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm和Φ9.2mm的安裝孔，內部安裝靈活萬便；

2.主構架裝配形式設計為兩種，全組裝式結構和部份（側框和橫梁）焊接式結構，供用戶選擇；

3.裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立；

4.冰平主母線采用柜后平置式排列萬式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施；

5.電纜隔室的設計使電纜上下進出均十分方便。

6.裝置通用柜體的尺寸（見下表）

GCS低壓抽出式開關柜功能單元

1.抽屜層高的模數為160mm。分為1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流400A及以下；

2.抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性；

3.每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板；

4.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件；

5.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件；

6.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件；

7.抽屜單元設有機械聯鎖裝置。

GCS低壓抽出式開關柜主要電氣元件的參數

主要電器元件的選用原則立足于引進技術，國內能成系列批量生產，又能滿足裝置高性能的要求；

1.電源及饋線單元斷路器主選AH系列。也可選用其它性能更先進的Schneider公司生產的M系列、ABB公司生產的F系列。AH型斷路器具有性能好、結構緊湊、重量較輕、系列性強的特點。價格相對較低，維護使用方便，各項性能指標能滿足本裝置的要求；

2.抽屜單元（電動機控制單元、部份饋電單元）斷路器主選CM1、TG、TM30系列塑殼斷路器，部份選用MOELLER公司生產的NZM-100A系列。這些開關均有性能好，結構緊湊、短飛弧或無飛弧、技術經濟指標高的特點，能滿足本裝置的要求：

3.隔離開關及熔斷器式隔離開關選Q系列。該系列可靠性高、分?jǐn)嗄芰?qiáng)，并可以實現機械聯鎖：

4.熔斷器主選NT系列：

5.交流接觸器選用B系列、LC1-D系列。

輔助電路設計

輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定。適用于發電廠、變電站的低壓廠（所）用電系統及廠礦企業、高層建筑內的低壓配電系統。

輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線(MCC)揉作控制的功能單元進行設計。
