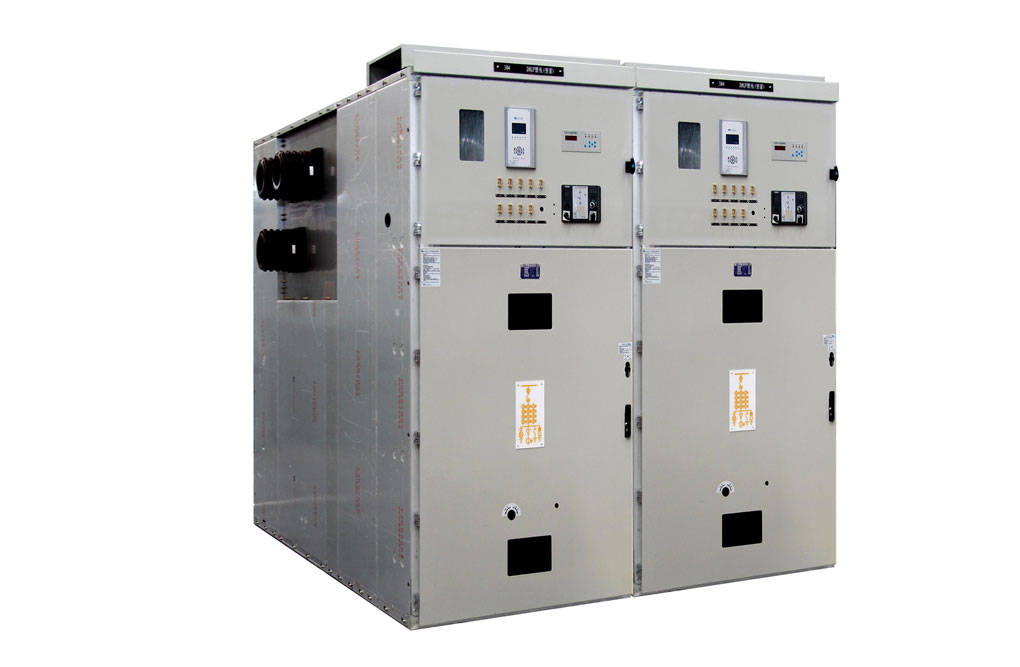

開關柜是指按一定的線路方案將一次設備、二次設備組裝而成的成套配電裝置，是用來對線路、設備實施控制、保護的。開關柜的結構大體類似，主要分為母線室、斷路器室、二次控制室（儀表室）、饋線室，各室之間一般有鋼板隔離。

一、配電箱（柜）的認識

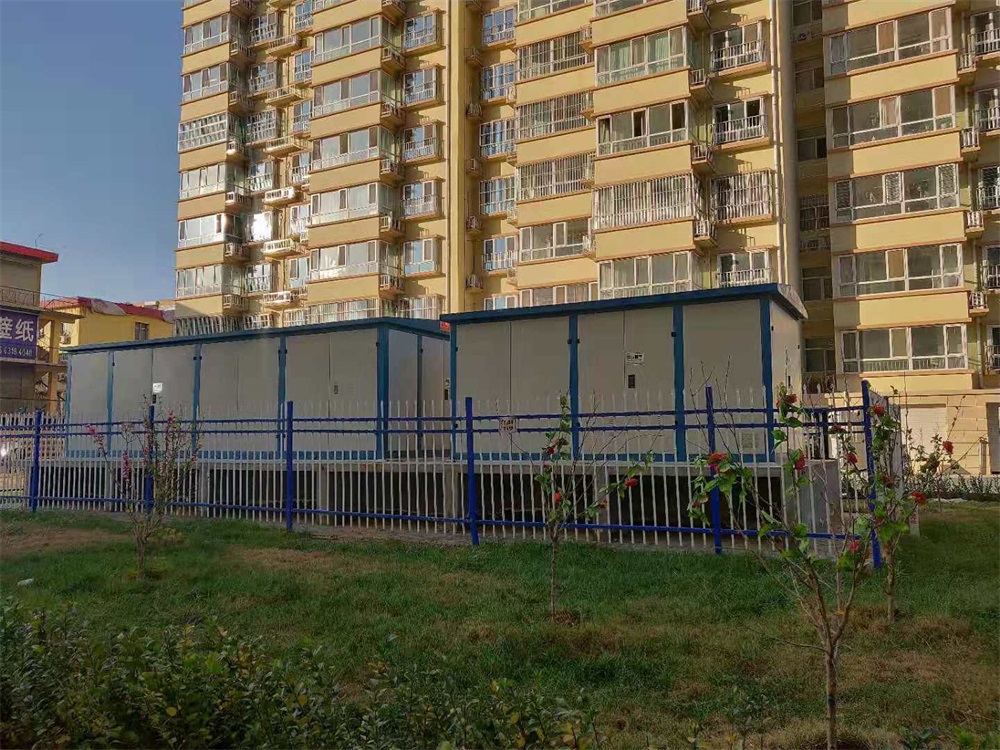

GCK、GCS、MNS是低壓抽出式開關柜；GGD、GDH、PGL是低壓固定式開關柜；XZW綜合配電箱；ZBW箱式變電站；XL、GXL低壓配電柜、建筑工地箱；JXF電器控制箱；PZ20、PZ30系列終端照明配電箱；PZ40、XDD（R）電表計量箱。

二、低壓配電柜的作用

（1）便于合理配置電源。

（2）當線路出現故障時，有利于控制故障范圍也方便快速找出故障點及時加以排除。

（3）便于分片安排線路檢修，而無須大面積的停電。

（4）配電柜內方便放置各種保護設備如防止短路的熔斷器（保險絲），防止過載的空氣開關等。

三、低壓配電柜的組成

（1）配電柜內主要有：接線端子、各種刀閘、保護設備（空氣開關、熔斷器之類）、測量設備（電壓表、電流表、周波表等）計量設備（有功、無功功率表）。

（2）低壓配電柜的種類很多，元器件有很大不同，以動力柜為例，從上到下：刀開關、電流互感器、空氣開關、各支路空開。如果直接控制用電負荷，在支路空開下還有接觸器、熱繼電器、支路電流互感器。當然還有電流表、電壓表、電壓轉換開關、指示燈。

四、配電柜型號每一位表示的內容

GGD低壓配電柜：G--低壓配電柜；G--固定安裝、接線；D--電力用柜；

GCK低壓配電柜：G--柜式結構；C--抽出式；K--控制中心；

GCS低壓配電柜：G--封閉式開關柜；C--抽出式；S--森源電氣系統；

MNS低壓配電柜：是按照瑞士ABB公司轉讓技術制造的產品。

五、GGD、GCS、GCK、MNS配電柜柜體的區別

GGD較其他三個好區別，它是固定式的，而GCK,GCS,MNS都是抽屜式開關柜，它們的每一個出線單元都是獨立的，各回路間不會相互影響。

GCK是國內很老的柜型，當時使用的型材強度較差，操作機構也不太靈活。

現在生產的大多吸收了GCS柜的優點。它與GCS、MNS明顯不同的是它的主母線是置于柜頂?shù)摹?/span>

GCS是90年代中期由森源公司參照ABB公司的MNS柜型設計的新一代抽屜式開關柜，主要結構與MNS類似，主母線后置。與MNS不同的是：抽屜模數使用了國內常用的20mm模數(MNS為25mm)；抽屜采用了推進機構，操作更方便、靈活。

MNS柜可以雙面操作，最多單柜可裝36個回路（有1/4抽屜）而GCS最多為22只。MNS柜體所使用的材料為敷鋁鋅板，全組裝結構，不需后處理（鍍鋅）。

MNS和GCS的水平母線都是后出線與前左的抽屜單元、前右的電覽出線室有隔板隔開，他們的垂直母線是組裝在阻燃型塑料功能板中更可靠。不同的是GCS最小只能有1/2抽屜，MNS有1/4抽屜，MNS抽屜另有聯鎖機構，而GCS只有開關本身有。

GCK的區別是：水平母線是傳統的設在柜頂上，垂直母線沒有阻燃型塑料功能板，電纜出線可以是后出，也可以做成右側電纜室出線，但抽屜推進機構和GCS、MNS不同，比較簡單。

六、配電柜圖紙?jiān)斀?/span>

（1）簡單的接線圖可參考下圖，這是個簡單的例子，更多的例子可以在國標圖集上找到。

（2）配電柜的電路圖分為一次原理圖和二次原理圖，一次原理圖即為主電路原理圖，二次原理圖即為控制電路的原理圖。

一般來說設常規設計院只做到一次原理圖即可。天正電氣軟件自帶了幾個接線圖的模板，設計師只需填空并微調即可，還是很方便的。

（3）下圖是配電柜的原理圖、展開圖 、端子排圖 、安裝接線圖等等，這些接線都比較的麻煩，都是由加工廠（盤廠）自行設計加工制作。建議還是選擇ABB、施耐德等大廠的標準產品。

七、GGD、GCS、GCK、MNS開關柜的使用

（1）固定柜

GGD是固定柜，固定柜是不說模數的（只有抽屜柜或固定分隔柜用模數來表示，這個后面再說），GGD交流低壓開關柜具有機構合理，安裝維護方便，防護性能好，分?jǐn)嗄芰Ω叩葍?yōu)點，缺點是回路少，單元之間不能任意組合且占地面積大，不能與計算機聯絡。

（2）抽屜柜

GCK、GCS、MNS都是抽屜柜，說到抽屜柜，要先明白一個概念，那就是模數E，模數E=有兩個值，一個為20mm，一個為25mm。目前抽屜柜柜體一般用兩種型材來加加工，一種是KS型材，這種型材的E＝20mm；另一種是C型材，E＝25mm。

因?yàn)楣窀邽?200mm,放抽屜的有效高度(即抽屜的高度)為1800mm，因此這二種型材的GCK都可以裝9層抽屜，因8E（E=20時）＝160，8E（E=25時）＝200都小于1800的有效高度。

以E=25為例說明...

8E/4=200/4(意思是200高的空間布置4個抽屜,寬度為150)

8E/2=200/2(意思是200高的空間布置2個抽屜寬度為300)

8E=抽屜高度為200寬度為600

12E=抽屜高度為300寬度為600

16E=抽屜高度為400寬度為600

20E=抽屜高度為500寬度為600

24E =抽屜高度為600寬度為600

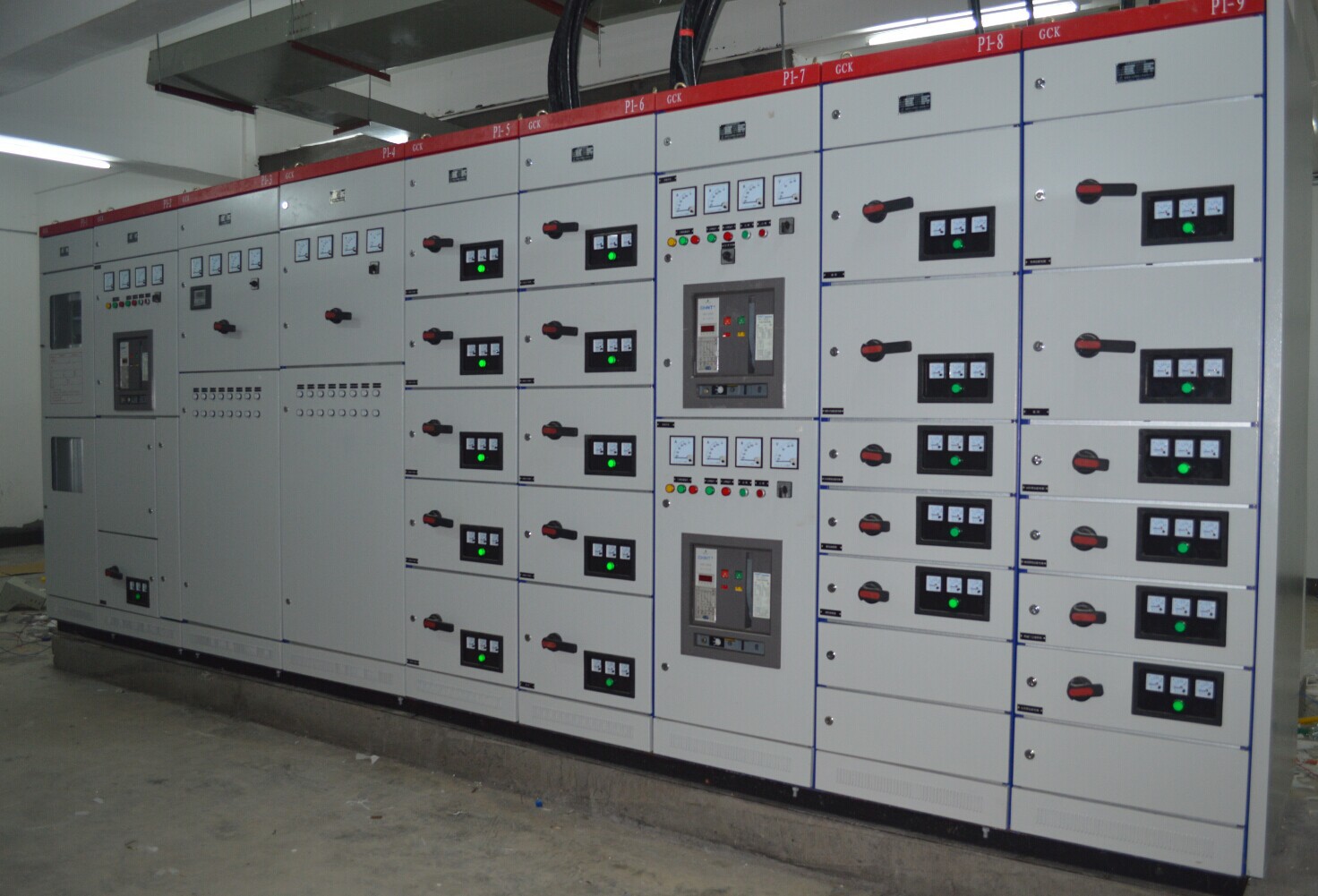

1）GCK開關柜

GCK柜體外形尺寸：

寬度：400/600/800/1000/1200mm

深度：800/1000mm

高度：2200/2300mm

但是有一點需要注意，當主母線額定電流為6300A時，主母線系統為雙層母線系統，柜高采用2300mm，其余柜高均為2200mm。

主母線額定電流為5000A及以下時，GCK成套設備可容納功能單元有效高度為72E(E=25mm)，最大可以布置9層1單元（8E）出線回路。主母線額定電流為6300A時，GCK成套設備可容納功能單元有效高度為64E(E=25mm)，即最大可以布置8層1單元出線回路。同一柜體的功能單元可全部為抽屜安裝或固定安裝，亦可混裝。功能單元室以6E或8E為最小高度模數。

當以6E為最小高度模數時，在72E的安裝高度下，可裝配12個功能單元抽屜。

當以8E為最小高度模數時，在72E的安裝高度下，可裝配9個功能單元抽屜。抽屜單元標準回路設計有9種規格等級：8E /4、6E/2、8E /2、6E、8E、12E、16E、20E、24E。

固定分隔單元標準回路設計有4種規格等級：6E、8E、16E、24E。

抽屜回路的推進機構有三種：XJG8(H1)手搖式推進機構、XSL手拉式推進機構、XJG8(H2)手搖式電操專用推進機構。

2）MNS開關柜

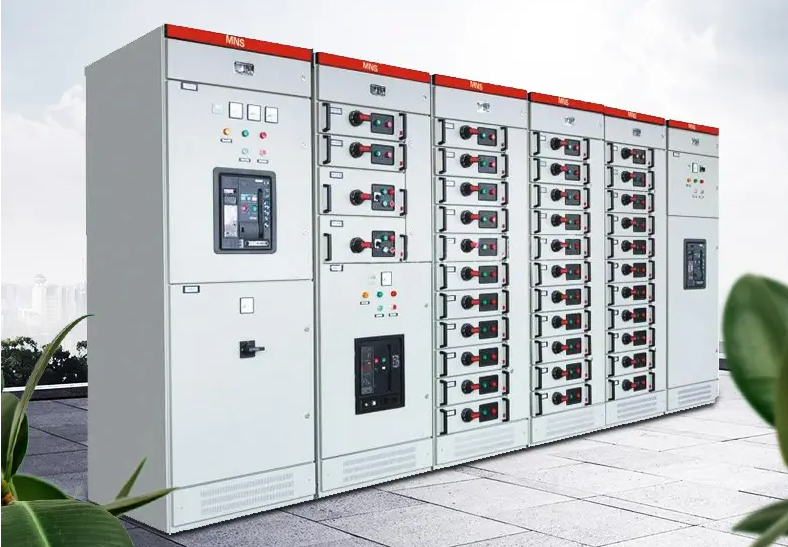

MNS系統框架采用C形骨架，標準模數E=25mm；MNS柜外形尺寸（高x寬x深）2200mmx400/600/800/1000/1200mmx600/800/1000mm抽屜組件的標準規格為8E/4、8E/2、4E、6E、8E、12E、16E、20E、24E。

注意：4個8E/4或2個8E/2組件可以水平安裝在600寬的裝置小室內，組件高度為8E（200mm）但是，4E、6E、8E、12E、16E、20E、24E的單個組件就需要600mm寬的裝置小室，組件的高度就是組件規格所要求的尺寸。

3）GCS開關柜

GCS的框架由E=20mm的KS型材組裝而成；

GCS柜外形尺寸（高x寬x深）2200mmx400/600/800/1000/1200mmx/800/1000mm抽屜單元高度的模數為160mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。

其實，不管采用哪種柜子，常規設計時都考慮安裝美觀方便，不可能都完全把一個柜子塞的滿滿的，低壓開關柜選擇固定分隔插拔式開關柜時，可大致參考以下：

斷路器：1000A及以上容量的開關宜選用框架空氣斷路器，800A及以下應選用塑殼斷路器。

低壓輸出開關柜柜體：低壓配電柜柜體高度一般在2.2米，放置斷路器的有效高度為1.8米，不同容量的斷路器高度如下：

① 250A以下塑殼斷路器：200mm，占有8E空間也就是一個抽屜的空間;

② 400A、630A塑殼斷路器：400mm，占用16E也就是兩個抽屜空間;

③ 800A塑殼斷路器：600mm，占用24E也就是三個抽屜空間；

④ 低壓開關柜塑殼斷路器安裝數量（參考）：

⑤ 對于800A塑殼斷路器，１個柜體可安裝3個；

⑥ 對于400A、630A塑殼斷路器，１個柜體可安裝４個；

⑦ 對于250A及以下塑殼斷路器，１個柜體可安裝９個。腐蝕、受水汽、油漬的污染，導致接觸電阻過大，出現溫度顯示有偏差的故障，即熱電偶顯示偏低，熱電阻顯示偏高。通過觀察大多能發現問題，用砂紙打磨、重新緊固螺釘，都能解決接觸不良問題。新安裝的回路，應檢查接線是否正確，熱電偶的極性，三線制熱電阻的三根線是否混錯。
